充氣式圓頂閥

江蘇江河機械制造有限公司生產的圓頂閥以其操作方便、反應靈敏、適應性強、使用壽命長等特點被廣泛應用。為了正確使用圓頂閥,了解圓頂閥結構特點,分析可能發生的故障,做好日常維護與保養,保證圓頂閥安全、可靠地運行是十分必要的。

圓頂閥的結構與特性

充氣式圓頂閥是依靠壓縮空氣實現緊密密封的特殊閥門,適用于處理含塵氣體、磨琢性散裝物料,幾乎在所有行業中均有應用。

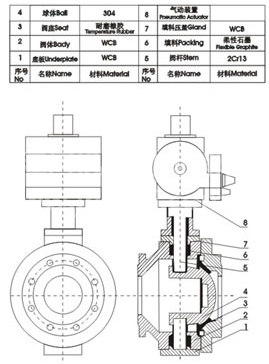

圓頂閥的結構由閥體、閥軸(驅動軸、從動軸)、頂盤、穹形閥芯、可膨脹密封圈、汽缸等零件組成。圓頂閥殼體與穹形閥芯的材料常選用球墨鑄鐵、不銹鋼、特種耐磨材料、鋼襯氟塑料等。
  密封圈材料常選用氯丁橡膠、硅酮橡膠、氟橡膠、三元乙丙橡膠等。
  充氣式圓頂閥的運行原理：圓頂閥關閉時,其密封圈處于完全松弛(不充氣)狀態,閥芯與閥座之間存在一定的間隙。閥芯旋轉時,物料隨著閥芯的轉動穿過該間隙進入容器,有的停留在間隙處。當閥芯旋轉至關閉位置,密封圈開始充氣膨脹,并緊緊裹住間隙里各種形狀的物料顆粒附著在閥芯的邊緣,圓頂閥完全關閉。圓頂閥開啟之前,密封圈先排氣至完全松弛。閥芯與閥座間回復到原來的間隙,閥芯開始轉動至開位。
  充氣式圓頂閥的特點：由于其獨特的結構和性能,可在磨損、高溫、腐蝕或者黏性等特殊工況下連續、穩定、可靠地運行,在正常使用工況下,每運轉100萬次才需要檢修一次，使用壽命長。

充氣式圓頂閥適用于通過松散的、干燥、非粘性的、可流動的固體物料的密封輸送系統。特別適用于火電廠的灰渣處理系統。充氣式圓頂閥適用介質：氣體、液體、半流體及固體粉末。

主要技術參數

公稱壓力：1.0MPa     介質溫度：≤250℃

強度試驗：1.5MPa     密封試驗：1.1MPa

氣缸的工作壓力為0.4MPa-0.6MPa。密封圈的充氣壓力為0.4MPa-0.6MPa且高于輸送壓力0.15MPa，使用潔凈、干燥、無油的壓縮空氣。

主要故障原因及解決方法
